Canalones industriales en Tarragona para cubiertas grandes y evacuación de caudal
El caudal empieza en la geometría de cubierta
Una cubierta industrial reúne agua de superficies extensas y puede concentrarla en pocos recorridos. El cálculo parte de la geometría real de faldones, limahoyas y petos, además del destino de cada vertiente y de las aportaciones que llegan desde cotas superiores. Mirar solo la longitud del alero oculta aportaciones laterales y cambios de pendiente que modifican el caudal recibido por cada tramo de canalón.
La intensidad de lluvia usada para dimensionar debe proceder de un criterio técnico aplicable al emplazamiento y al tipo de obra. No se sustituye por una cifra genérica ni por el tamaño del canalón anterior. También se documentan las hipótesis empleadas y se define el riesgo aceptable ante episodios que superen el diseño y por dónde podría aliviar el agua sin entrar en la nave.
Dividir una cubierta entre varias salidas puede reducir recorridos, pero exige comprobar cotas y trazados de bajantes. Una salida adicional no ayuda si queda elevada respecto al fondo o descarga en un punto inadecuado. El esquema hidráulico se lee completo, desde la divisoria de la cubierta hasta la evacuación final, antes de fijar secciones, bocas y recorridos verticales que luego condicionarán la obra, el acceso y su mantenimiento durante la actividad ordinaria prevista.
Sección útil y margen ante lluvias intensas
La sección útil es el área interior disponible para el paso del agua. Interviene en la capacidad junto con la pendiente, la forma del canal y las salidas. Juntas mal resueltas, sedimentos o deformaciones pueden reducir el espacio de paso; por eso el dimensionado y el acceso de mantenimiento deben estudiarse juntos.
Un canalón más profundo no resuelve por sí solo una entrada de agua mal dirigida. Si una limahoya entrega el caudal con velocidad contra el borde, puede producir salpicadura o rebose aunque exista volumen aguas abajo. El encuentro necesita guiar el flujo y conservar paso hacia la salida sin crear obstáculos que acumulen restos.
Los márgenes de funcionamiento se coordinan con petos, impermeabilización y cotas interiores. Elevar el labio exterior sin estudiar el conjunto puede enviar un eventual rebose hacia la nave. La solución debe prever un comportamiento legible si la capacidad se supera o una salida se obstruye, evitando que el punto de alivio quede oculto y cause daños silenciosos.
Juntas y movimientos en recorridos largos
Los recorridos largos experimentan movimientos térmicos apreciables. Las juntas deben dividir el canalón sin interrumpir la pendiente ni crear escalones donde se deposite suciedad. Su número y posición se determinan según material, longitud y sistema constructivo. Una unión rígida en un extremo puede trasladar esfuerzo a esquinas, soldaduras o embocaduras situadas varios metros más lejos.
Las juntas de estanqueidad no deberían convertirse en el único elemento que absorbe movimiento si el detalle no está concebido para ello. Se revisan solapes, apoyos y libertad de deslizamiento. También importa que sigan accesibles: una junta encerrada bajo chapas o equipos resulta difícil de inspeccionar cuando aparecen humedad, fisuras o desplazamientos.
En ampliaciones de naves es frecuente encontrar tramos de épocas distintas. Antes de conectarlos se comprueban cotas, materiales y sentido de movimiento. Forzar continuidad entre dos sistemas incompatibles puede originar un punto rígido o una reacción galvánica. La transición se diseña como detalle propio, no como un parche entre bordes próximos.
Soportación para canalones de gran formato
La soportación sostiene el peso del canalón, el agua acumulada y las acciones previstas sobre el conjunto. Separación y tipo de soporte dependen de sección, material y estructura receptora. Copiar la modulación de un perfil pequeño a uno industrial puede permitir deformaciones entre apoyos y alterar la pendiente que debía conducir el agua hacia las salidas.
Cada soporte necesita una base resistente. Correas, petos prefabricados y bordes de panel no ofrecen la misma capacidad ni admiten idéntica fijación. Se verifica dónde transmite la carga y si existen movimientos diferenciales con la cubierta. Una fijación aparentemente firme en chapa delgada puede perder ajuste sin que el canalón muestre un fallo inmediato.
La nivelación y la respuesta de los apoyos se verifican conforme al procedimiento previsto para el sistema, sin llenar el canal indiscriminadamente como ensayo de carga. Una prueba progresiva de circulación permite detectar puntos bajos y revisar la llegada a las salidas. La instalación de canalones explica cómo se coordina ese recorrido.
Embocaduras, bajantes y puntos de descarga

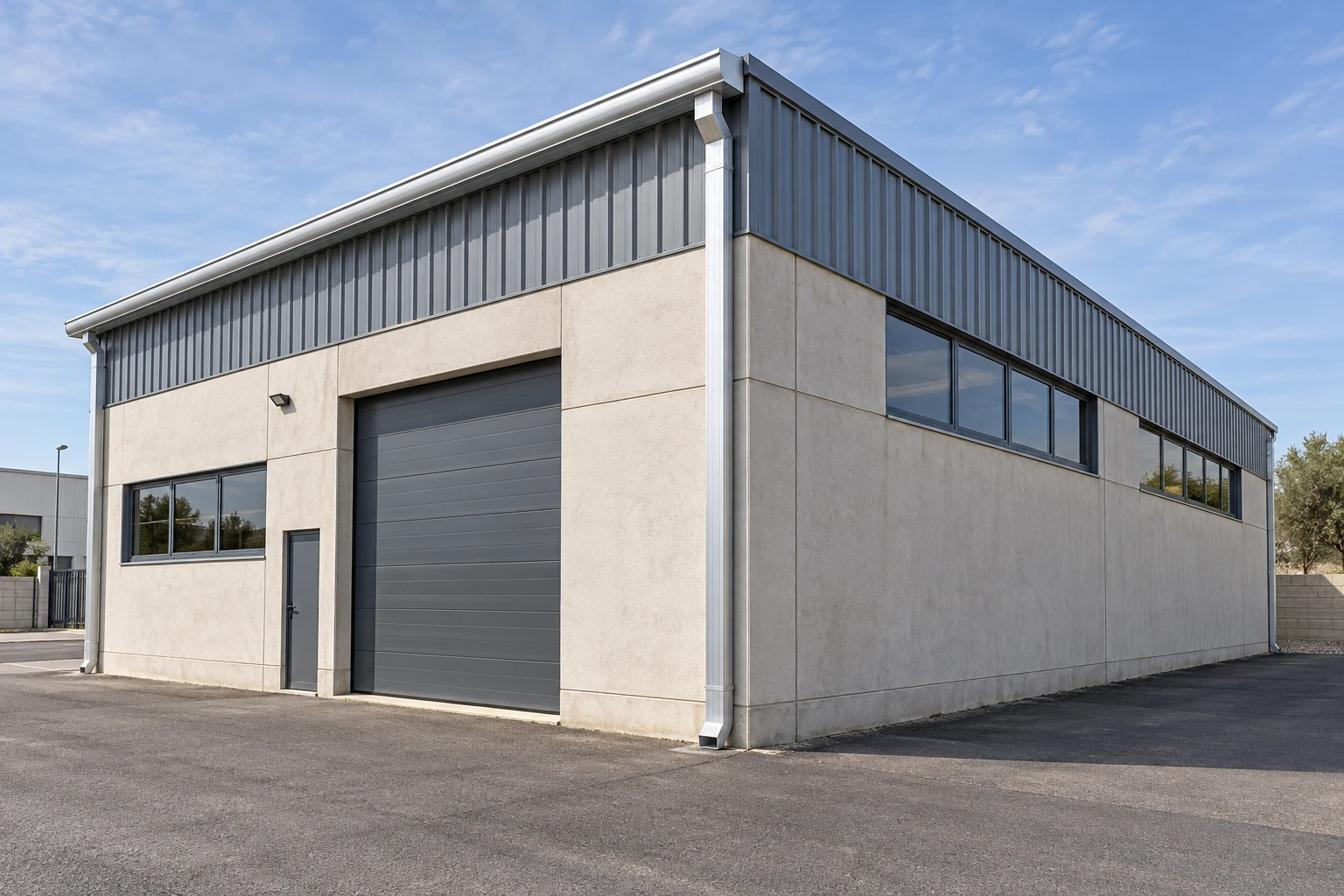

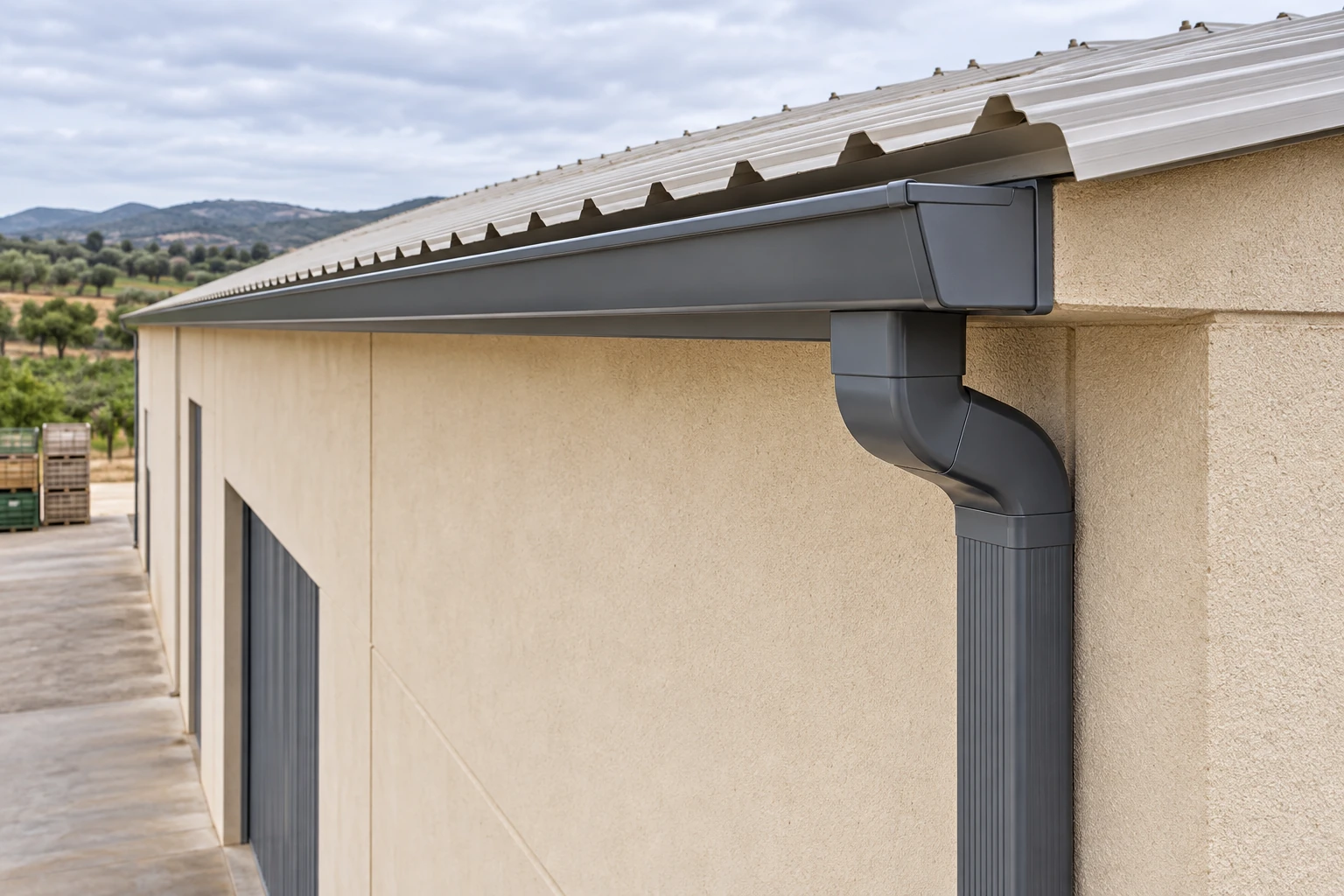

Las embocaduras deben conservar una entrada proporcionada a la bajante y evitar bordes que atrapen residuos retenidos. Su ubicación considera las juntas, los apoyos y el acceso de mantenimiento. Concentrar varias vertientes en una salida pequeña crea una restricción localizada; repartirlas requiere comprobar que cada conducto inferior dispone de un destino compatible con el caudal.
Bajantes industriales, colectores y arquetas forman parte del cálculo. Una canal capaz puede rebosar si la conducción posterior está limitada, tiene codos cerrados o descarga contra una red saturada. El enlace sobre bajantes pluviales amplía los criterios de embocaduras, cambios de dirección, fijaciones y descarga inferior.
Las descargas no deben crear erosión, humedad en cimentaciones ni recorridos peligrosos para vehículos y peatones. Si conectan con red, se comprueba la cota y el modo de inspección. Si evacuan en superficie, se define cómo se aleja el agua. Cambiar el punto final sin estudiar el terreno puede trasladar el problema fuera de la cubierta.
Encuentros entre faldones, petos y limahoyas
Limahoyas de gran aporte necesitan una transición clara al canalón. Petos, encuentros con lucernarios y cambios de altura pueden enviar corrientes laterales difíciles de apreciar en seco. Los planos ayudan, pero la visita identifica reformas, equipos nuevos y reparaciones que alteraron el recorrido. Ambas lecturas deben coincidir antes de decidir bordes y refuerzos.
Los paneles de cubierta y sus remates se mueven de forma distinta al canalón. El detalle de borde ha de permitir esos movimientos sin abrir una vía de agua detrás del perfil. Sellar indiscriminadamente la junta puede impedir el drenaje previsto o adherir elementos que necesitan deslizar, de modo que cada capa debe conservar su función.
En naves adosadas o ampliadas, una medianera puede recibir aportaciones inesperadas desde cubiertas vecinas. Se identifica qué superficie corresponde realmente a cada canal y si existen alivios compartidos. Esta comprobación evita dimensionar con un área incompleta y ayuda a localizar responsabilidades de mantenimiento sin convertir una observación visual en una conclusión jurídica.
Seguridad durante revisión y mantenimiento
La revisión de cubiertas industriales exige planificar accesos, protecciones y zonas frágiles. Un canalón situado junto a un peto no es automáticamente accesible, y los lucernarios pueden limitar recorridos. El diagnóstico debe organizarse sin improvisar apoyos sobre perfiles, conductos o chapas, tanto para proteger a las personas como para no deformar el sistema inspeccionado.
Los trabajos de limpieza también requieren controlar dónde se depositan herramientas y residuos. Empujar acumulaciones hacia una bajante puede bloquear un punto inferior inaccesible. La limpieza de canalones se plantea por tramos, retirando material y verificando después el paso por embocaduras y descargas, sin usar la lluvia como método de arrastre.
Cuando existen procesos productivos, ventilaciones o instalaciones en cubierta, se consideran interferencias y posibles contaminantes. Polvos, grasas o partículas pueden cambiar la frecuencia de mantenimiento y el comportamiento de juntas. No se presupone compatibilidad por tratarse de una nave: el uso interior y los equipos exteriores aportan condiciones específicas al sistema pluvial.
Inspección periódica en cubiertas de naves
Una rutina útil registra juntas abiertas, apoyos desplazados, zonas con agua retenida y depósitos junto a salidas. Comparar observaciones en el tiempo ayuda a distinguir un defecto estable de una deformación progresiva. La inspección después de temporales puede ser pertinente, pero no sustituye una planificación basada en accesibilidad, uso y velocidad de acumulación.
La frecuencia no se fija con una cifra universal. Cubiertas próximas a arbolado, ambientes con polvo o procesos que generan partículas pueden necesitar controles distintos. También influye la facilidad para ver el canal desde puntos seguros. Un programa realista prioriza embocaduras, juntas y cambios de dirección, donde una pequeña obstrucción tiene consecuencias hidráulicas mayores.
Las reparaciones se documentan indicando material, posición y motivo. Acumular capas de sellado impide observar el estado de la junta y puede reducir sección. Si hay fugas repetidas, la página de reparación de canalones ayuda a separar un detalle localizado de movimientos, apoyos o cotas que requieren una corrección más amplia.
Datos necesarios antes de definir una solución
Para estudiar una nave se necesitan planos o medidas de faldones, posición de limahoyas, cotas de borde y recorrido de cada descarga. También se anotan ampliaciones, equipos y puntos donde rebosa o queda agua. Fotografías generales sirven para ubicar elementos, mientras los detalles permiten leer juntas y soportes; ninguna vista aislada sustituye el conjunto.
Conviene describir el uso de la nave y las restricciones de acceso sin asumir que determinan la solución. Horarios, tránsito, zonas de carga y actividad bajo la cubierta influyen en cómo puede ejecutarse y mantenerse. Esos datos organizan la intervención, pero el dimensionado sigue dependiendo de geometría, lluvia de cálculo y continuidad hidráulica.
Si la nave está expuesta a sales, polvo o corrientes de aire que arrastran residuos, esas condiciones se incorporan a la selección de materiales y al plan de limpieza. Se comprueban en el emplazamiento: el nombre del municipio no permite elegir por sí solo un acabado ni una sección.
Una propuesta bien definida muestra el camino del agua y explica por qué se eligen sección, juntas, soportes y descargas. También señala límites, accesos y mantenimiento previsto. Si alguno de esos apartados queda desconectado, aumentar material o añadir fijaciones no corrige el diseño. La prioridad es que todos los componentes respondan al mismo esquema hidráulico y estructural.
